超聲經顱多普勒血流分析儀檢測界面我根據上圖給大家一一來解釋其符號和字母各自代表的含義和用途，希望能對大家使用超聲經顱多普勒血流分析儀有幫助。

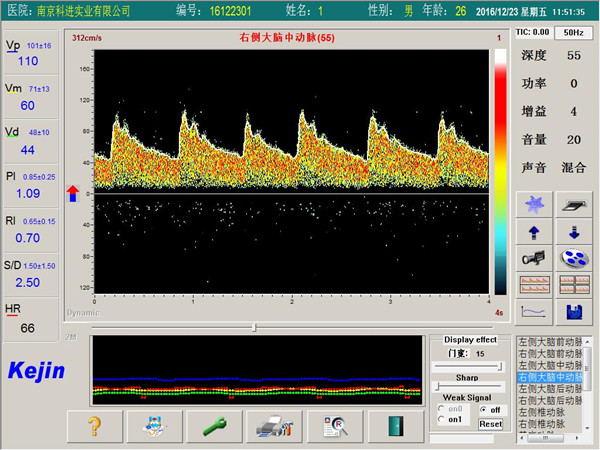

超聲經顱多普勒血流分析儀檢測界面圖

1）上方部分顯示醫院名稱、病人和時間信息，醫生可實時掌握病人信息；

2）實時檢測血流頻譜顯示窗口可以觀察到活動的頻譜信號，并有零基線，調色板，檢測血管名稱，血流速度量程，時間軸，動態包絡、靜態包絡等按鍵，調色板共有8種可調，血流速度量程有“156cm/s”，“312cm/s”，“624cm/s”三檔可選，時間軸有4s,8s,16s可選，檢測時可以動態計算，檢測數值實時變化，便于醫生根據不同情況進行選擇和調節；

3）左上方有Vp，Vm，Vd，PI，RI，S/D，HR參數顯示區，在靜態包絡狀態下，圖像凍結后，參數即時顯示，同時有正常值顯示功能，對異常數據用紅色報警。

4）右上方區域可調整檢測時的各種參數，包括探頭篩查深度，PW探頭發射功率，圖像增益，血流聲音量大小，聲音模式（正向、反向，混合，關閉）等；

5）右下方的血管圖，提示當前所檢測血管的大致位置，供操作者參考定位；

6）下方窗口為頻譜圖存儲和栓子顯示的互換窗口，由醫生根據被檢測者的具體情況進行選擇切換。

7）圖像掃描進度的指示器在圖像凍結后可實現頻譜圖像翻頁回放，以選擇合適的頻譜圖像保存。進度指示器左側顯示當前使用探頭頻率。

8）右側設置了多個快捷鍵，可直接進入各種操作界面，方便快捷，分別有凍結、解凍鍵，圖像存儲鍵，血管上下選擇鍵，電影回放鍵，報告回放，參數設置鍵，多功能切換按鈕，通道深度切換按鈕，幫助鍵，翻頁鍵，登錄鍵。
